강구조(철골) 수량산출 - 볼트류

볼트[Ton 또는 개수]

강구조 접합에 사용하는 볼트는 일반볼트(C-bolt), 고장력볼트(HTB; High Tension Bolt), 토크전단형 고장력볼트(TSB; Torque-Shear type hig tension Bolt)가 있습니다.





볼트는 볼트의 종류 및 굵기, 길이별로 구분해서 개수를 산출하고, 무게[ton]로 환산해서 집계하기도 합니다. 볼트의 길이는 접합하는 부재의 두께에 따라 달라집니다. 볼트의 길이는 너트를 끼운 후 나사산이 3∼4개 정도가 남는 것이 표준입니다.



볼트의 여장길이(mm)는 다음 표를 기준으로 적용합니다.

	일반볼트	HTB	TSB
M12	16	25
M16	19	30	25
M20	22	35	30
M22	25	40	35
M24	28	45	40
M32	36

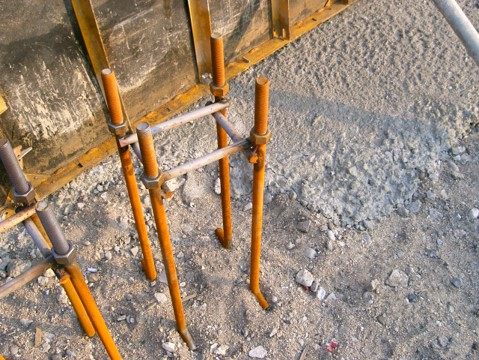

앵커 볼트[개수]

기초용 앵커볼트는 규격 및 지름별로 구분해서 개수로 산출합니다.



앵커 볼트

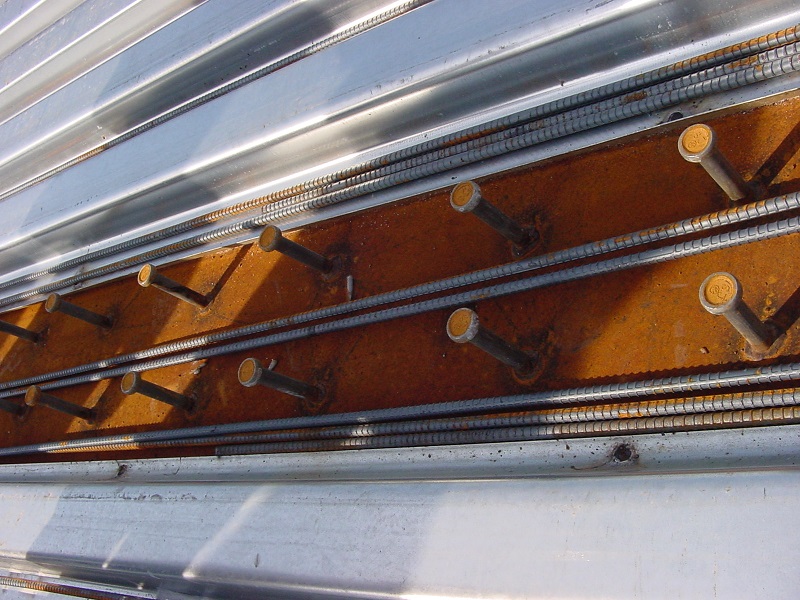

스터드 볼트[개수]

스터드 볼트(Stud bolt)는 강재 보와 콘크리트 슬래브를 일체화하여 구조적인 성능을 높이기 위해 사용합니다. 보통은 강재 보 위에 용접해서 부착합니다.





스터드 볼트는 보통 지름(16, 19, 22, 25)에 따라 구분해서 산출합니다. 형강재 중 보의 길이를 산출할 때 보 길이에 스터드 볼트의 설치 간격으로 나누어 산출합니다.
