벽체 철근콘크리트 수량 산출

철근콘크리트 수량 산출은 부재별 리스트를 보고 콘크리트와 거푸집, 철근을 모두 일괄해서 산출한다고 했습니다. 벽체의 철근콘크리트 수량을 산출해보겠습니다.



콘크리트(m³)와 거푸집(m²)

콘크리트 수량은 콘크리트의 체적을 산출하므로 벽체의 안목치수(안목 길이 × 안목 높이)에 두께를 곱해서 체적을 계산합니다. 라멘구조일 경우 벽체 측면에 기둥이, 벽체 위쪽에 보가 있다면, 기둥과 보의 폭을 뺀 안목 치수로 계산해야 합니다.

또 벽체에는 대부분 개구부가 만들어지는데, 개구부의 면적이 1m² 이상이라면 개구부의 면적을 공제하고 산출합니다.





따라서 벽체 콘크리트 체적은 다음과 같이 산출합니다.



벽체 거푸집은 콘크리트 표면의 면적을 계산하므로 벽체의 경우 양쪽판을 산출해야 합니다.

콘크리트와 마찬가지로 개구부의 면적이 1m² 이상이라면 개구부의 면적을 공제하고 산출합니다. 다만 개구부때문에 개구부의 옆면을 따라 거푸집을 설치해야 하기 때문에 개구부에 설치하는 거푸집 면적을 산출해 줍니다.



철근

철근은 항상 종류별로 길이 × 개수를 곱해서 산출합니다. 다만 각 부재별로 철근배근 방법을 숙지할 필요가 있습니다.



벽체 배근은 복배근(이열배근), 단배근(일렬배근)이 있으며, 보통 이열배근을 많이 사용합니다. 일반적인 벽체는 수평철근이 수직철근을 바깥에서 감싸는 형태로 배치하지만, 지하에서 토압을 받는 벽체는 상하 슬래브가 지지체 역할을 하므로 수직철근을 바깥으로 배치합니다.

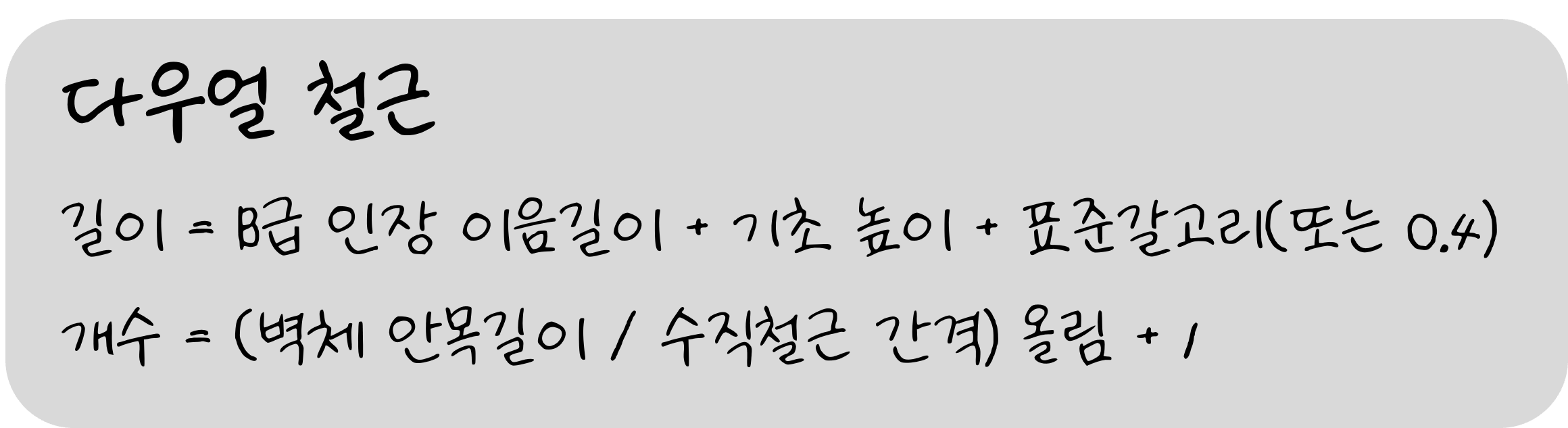

기초에 정착하는 벽체 다우얼(dowel) 철근(수직철근)은 기둥의 다우얼철근과 마찬가지로 기초의 두께에 B급 인장철근의 이음길이와 표준갈고리길이(또는 400)를 더해서 계산합니다.

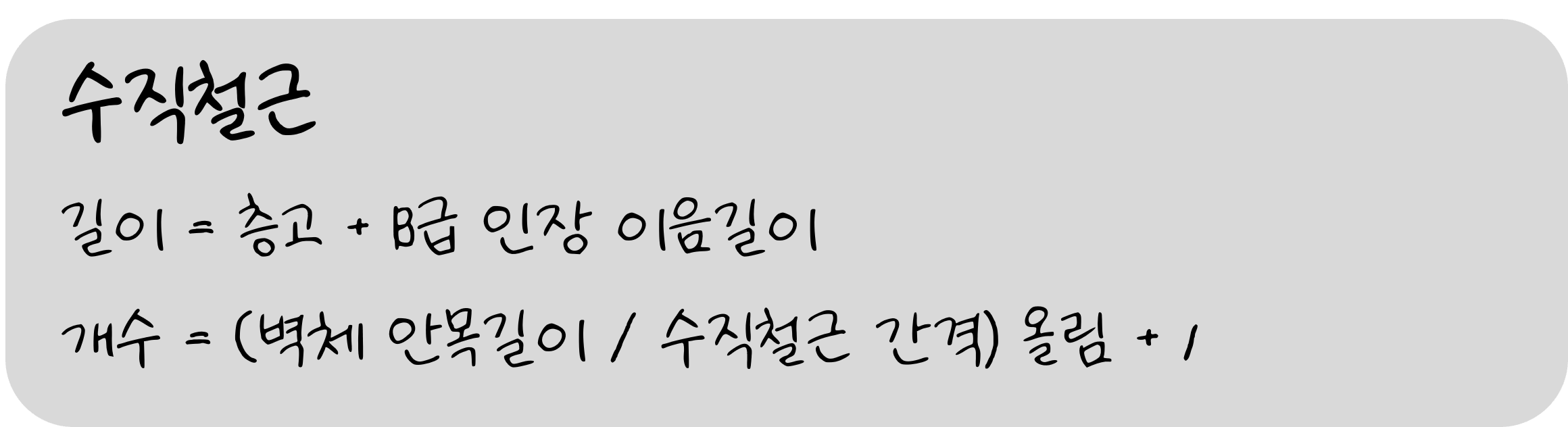

일반층의 수직철근은 층고에 B급 인장 이형철근의 이음길이를 더해서 계산합니다. 수직 철근을 기둥과 접하는 면에서 처음 배치할 대는 수직철근의 간격의 1/2 지점에서 처음 시작합니다. 따라서 아래 산식으로 계산하면 철근량이 더 많아집니다.





그러나 벽체 철근을 배치하기 위해서는 철근을 조립하기 위해 조립용 철근을 추가로 배치해야 하기 때문에 철근을 과다하게 산출하는 것이 더 낫습니다.

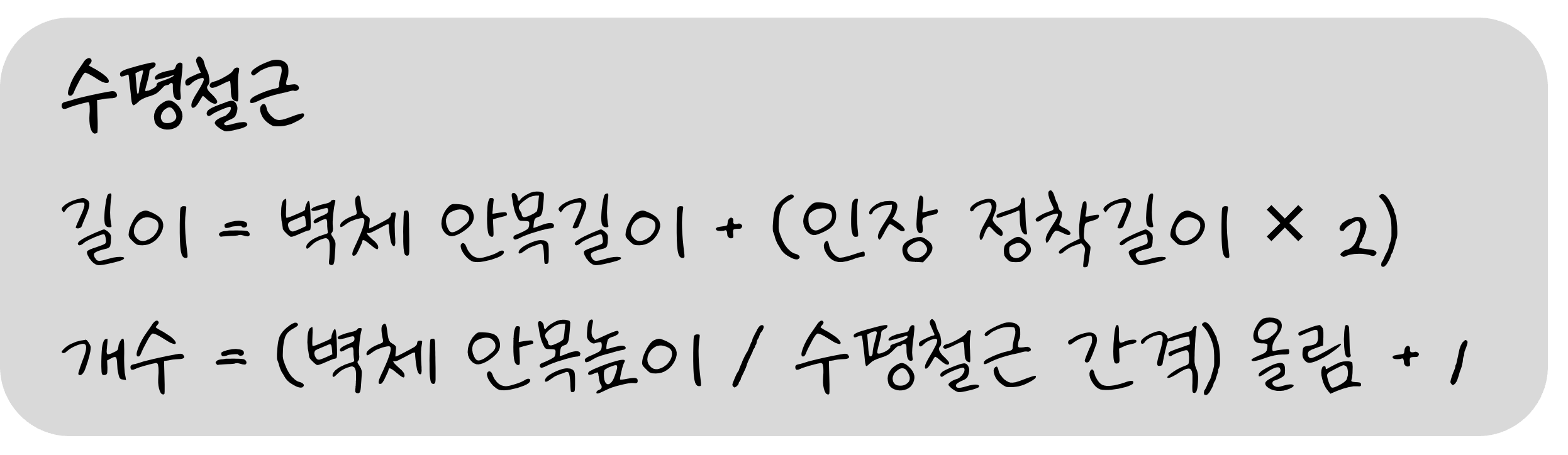

수평철근은 양쪽의 정착여부에 따라 길이가 달라집니다. 라멘구조처럼 기둥에 접하면 기둥에 정착해야 하기 때문에 인장 이형철근의 정착길이를 양쪽(×2)에 추가해줍니다.

벽식구조에서 다른 벽체와 L형 또는 T형으로 접하거나 단부로 마무리되면 U바(U-bar)를 설치해서 시공하는 방법을 많이 사용합니다. 아래 그림에 오른쪽은 90˚표준갈고리를 이용해서 정착하는 방법을 나타냅니다. 따라서 벽체가 다른 부재에 어떤 방식으로 접합되더라고 수평철근의 길이를 산출할 때 인장 정착길이를 더해주면 거의 비슷하게 길이를 산정할 수 있습니다.
