보 배근 - 하부 주근

반응형

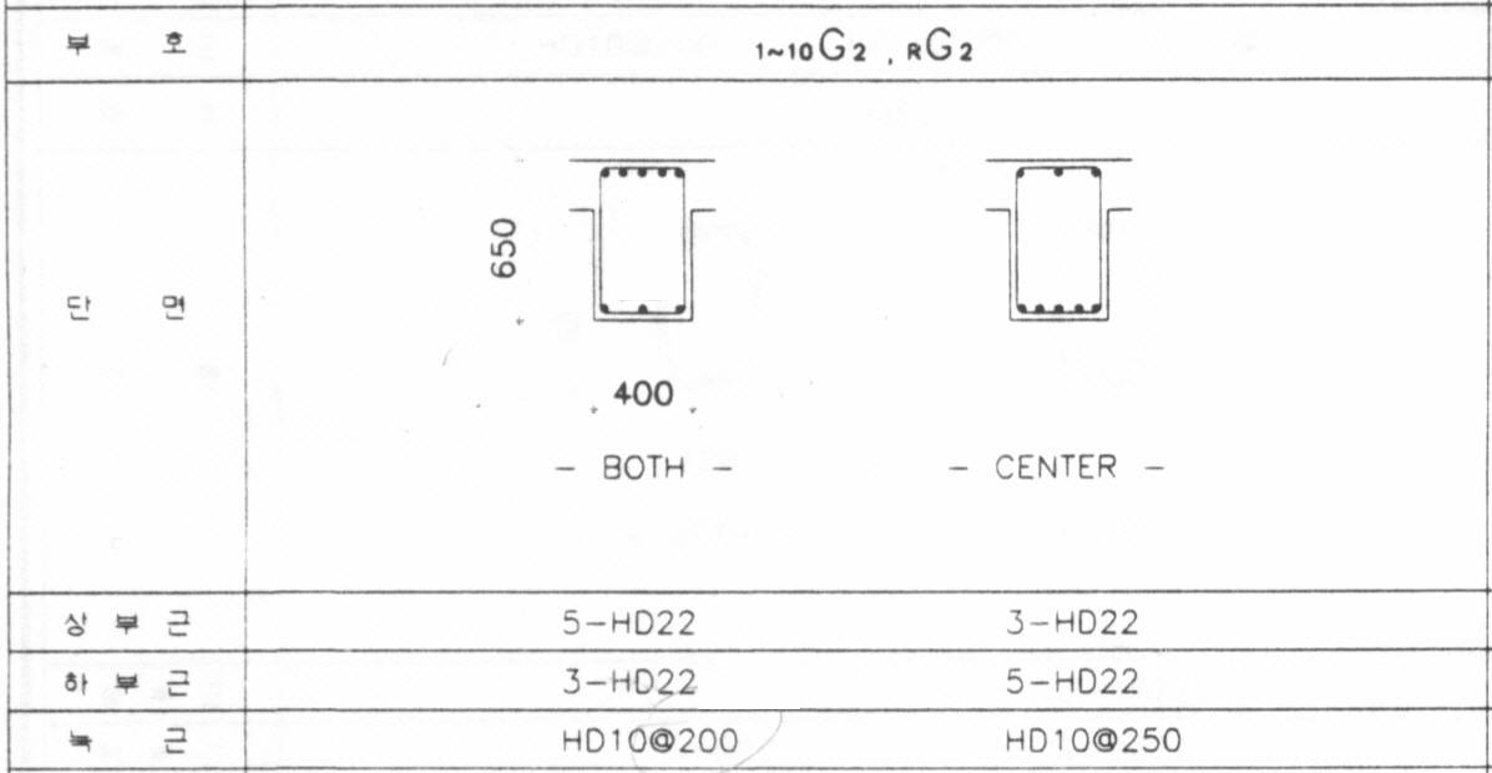

부재일람표에서 하부 주근을 보니 HD22 철근을 단부는 세 가닥, 중앙부는 다섯 가닥 배치하는 것으로 되어 있습니다.




연속해서 배치하는 하부근

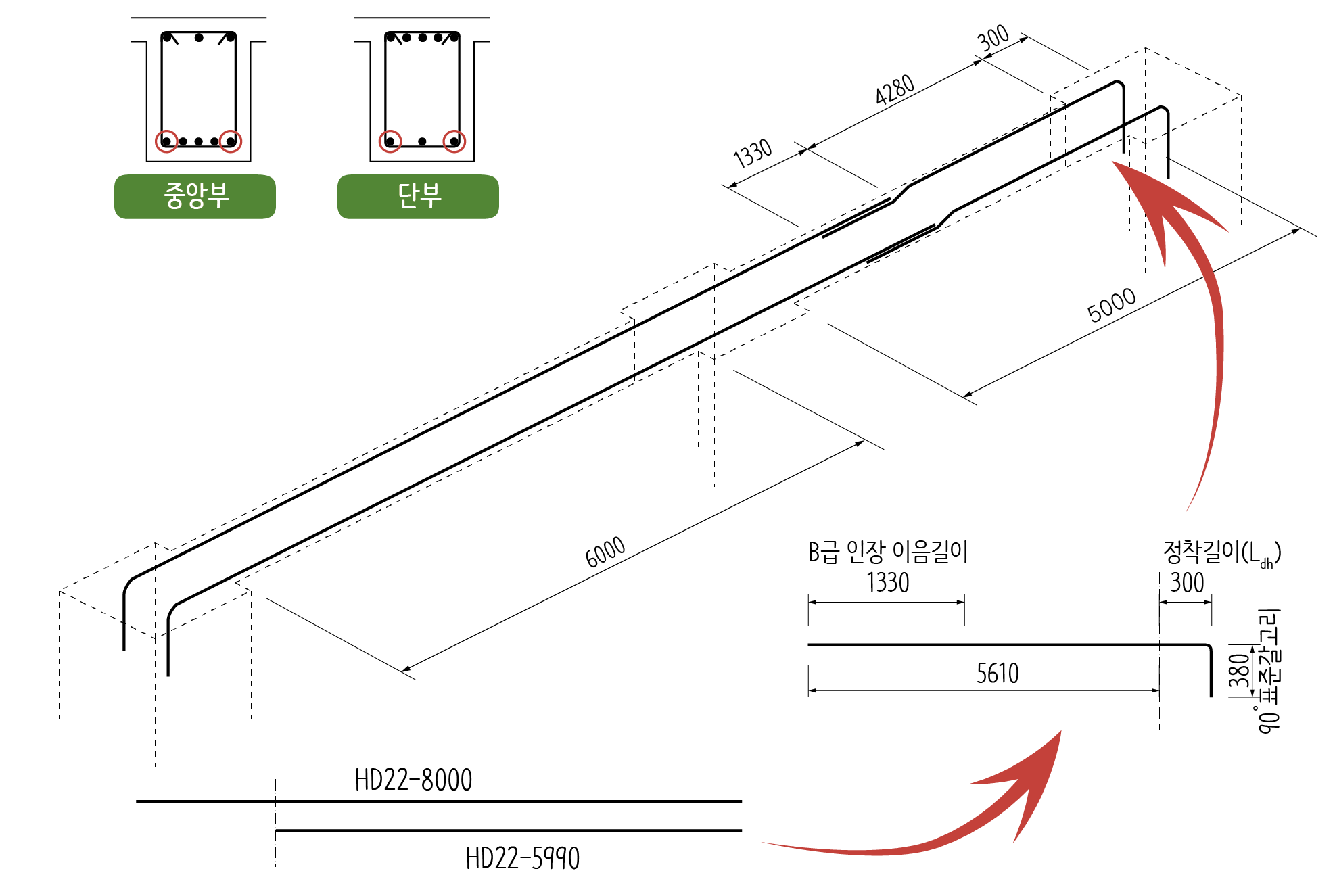

단부 세 가닥과 중앙부 다섯 가닥으로 되어 있으나 전체 경간에 걸쳐 세 가닥을 연속해서 배채해야 합니다. 상부 주근과 마찬가지로 모서리에 연속해서 배치하는 철근을 우선 살펴보겠습니다.






상부 주근과 이음 구간이 겹치지 않도록 8m 정척철근을 가공해서 사용할 수 있습니다. 경간이 길지 않기 때문에 8m 철근을 먼저 배치하면 이음을 한 번만 해도 되기 때문에 작업이 수월합니다. 90˚ 표준갈고리를 만들고 '표준갈고리를 갖는 이형철근의 정착길이'만큼 기둥 안쪽으로 배치해주는 것은 상부 철근과 동일합니다. 수평하중이 작용하면 언제든지 응력이 반전될 수 있기 때문에 압축정착으로 하지 않습니다.



오른쪽 나머지 부분은 이음길이만큼 겹쳐서 배치합니다.


여기서 이음길이는 B급 인장철근의 이음길이를 적용하는데 상부철근이 아닌 일반철근의 정착길이를 적용해야 합니다. 따라서 상부철근보다는 이음길이가 더 짧습니다. 그리고 왼쪽 단부처럼 90˚ 표준갈고리를 만들고 '표준갈고리를 갖는 이형철근의 정착길이'만큼 기둥 안쪽으로 배치줍니다.

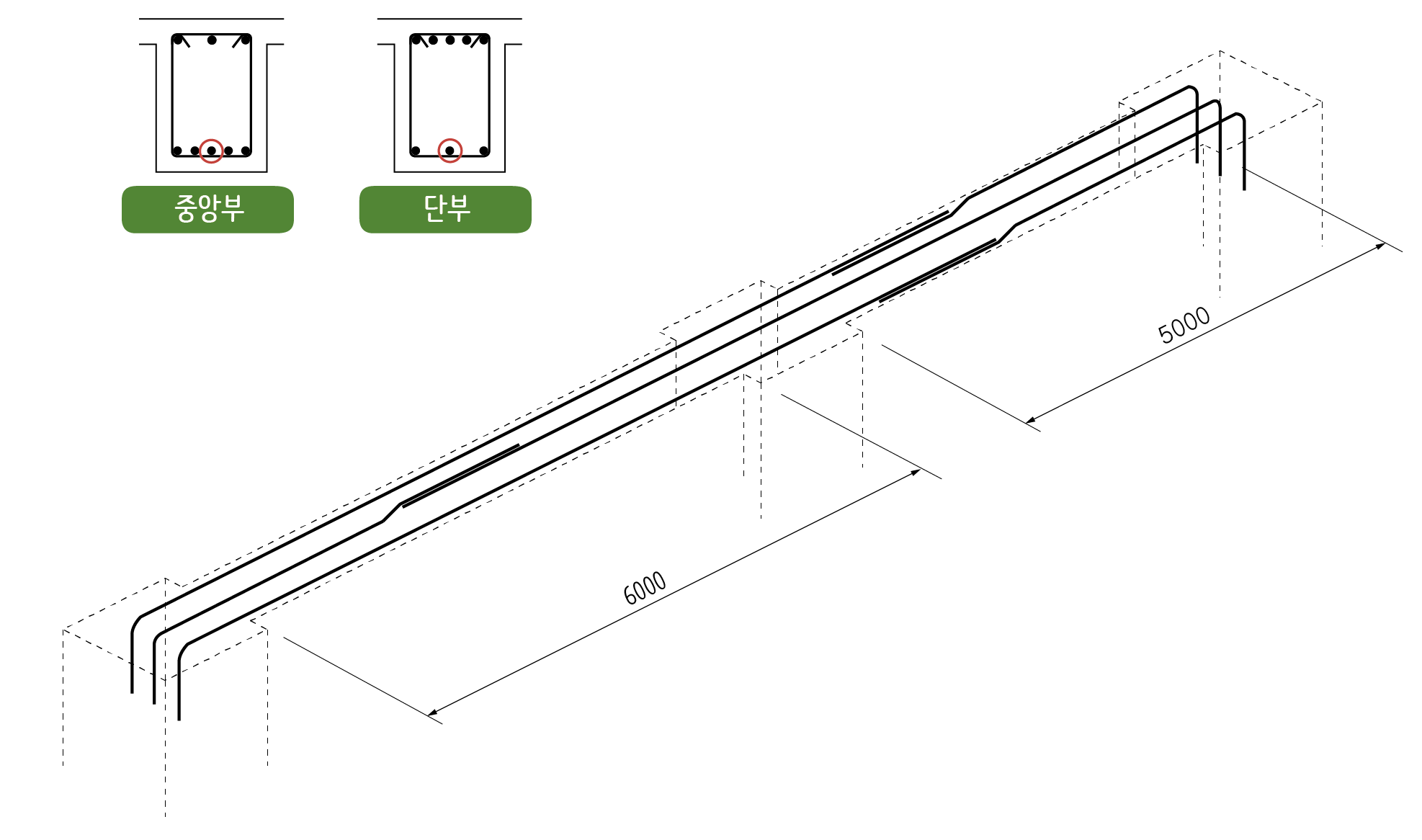

연속해서 배치해야 하는 철근 세 개 중 두 개를 배치했으니 이제 한 개를 더 배치해야 합니다.


나머지 철근을 배치할 때는 좌우를 뒤집어서 배치하는 것이 좋습니다. 이렇게 하면 이음구간이 겹치지 않아 구조적인 성능이 좋아집니다.



중앙부에만 배치하는 철근

중앙부 하부에 배치해야 하는 철근이 다섯 가닥이니 이제 중앙부에 두 가닥을 더 배치해야 합니다.






그런데 단부에 배치해야 하는 철근 세 가닥을 모두 배치했기 때문에 단부에는 배치할 필요가 없습니다. 따라서 단부쪽에는 순경간의 1/8만큼만 남겨두고 철근을 잘라서 배치합니다. 양쪽 경간이 6m와 5m로 다르기 때문에 배치해야 하는 철근 길이도 달라지는 것을 알 수 있습니다.



이렇게 하부근을 모두 배치했습니다. 상부근과 하부근을 모두 나타내면 다음과 같습니다.
