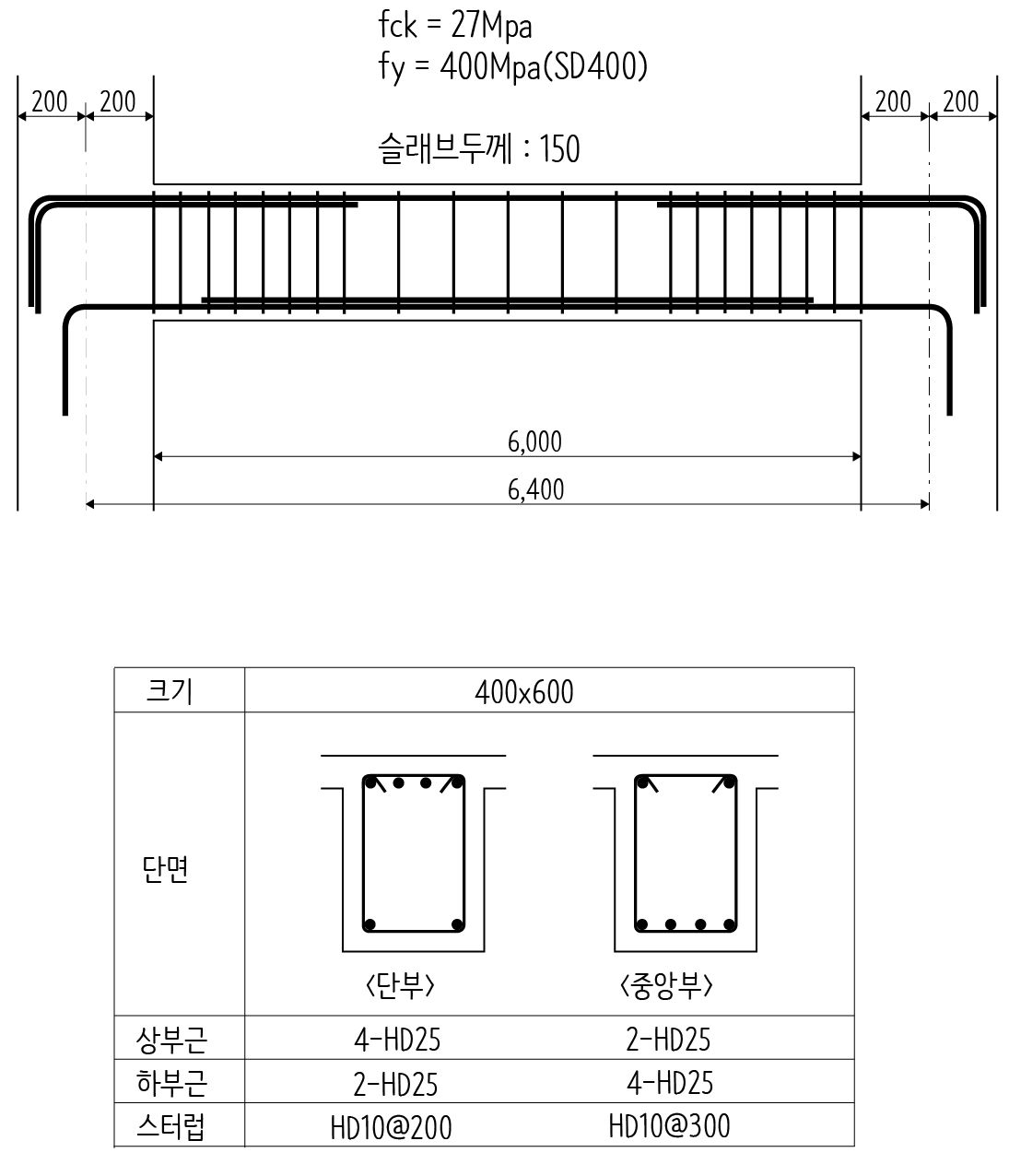

다음 사례를 보면서 보의 철근콘크리트 수량을 어떻게 산출하는지 살펴보겠습니다. 우선 보 철근의 수량을 산출하는 방법은 따로 확인해주시기 바랍니다.
보 일람표를 보면 단부와 중앙부의 배근형태만 표시되어 있기 때문에 내외단부의 배근이 같다는 것을 알 수 있습니다.
거푸집 수량 산출
콘크리트와 거푸집의 수량을 산출할 때는 기둥과 마찬가지로 슬래브 부분을 제외한 부분만 산출합니다. 슬래브에서 일괄해서 산출하는 편이 훨씬 간편합니다.
보에서의 거푸집은 옆 판 두 개와 하부 판으로 구성됩니다. 그러나 하부 판을 거푸집에서 산출하지 않습니다. 슬래브에서 하부 판 전체를 산출하는 편이 훨씬 수월합니다. 그래서 옆 판만 산출하는데 헌치보의 형태로 되어 있다면 헌치부분을 포함해서 산출합니다.
콘크리트 수량 산출
콘크리트는 체적(m³)으로 산출합니다. 보는 대부분 직육면체이기 때문에 쉽게 체적을 구할 수 있습니다. 헌치 부분이 있다면 이 부분을 포함해서 계산합니다.
철근 수량 산출

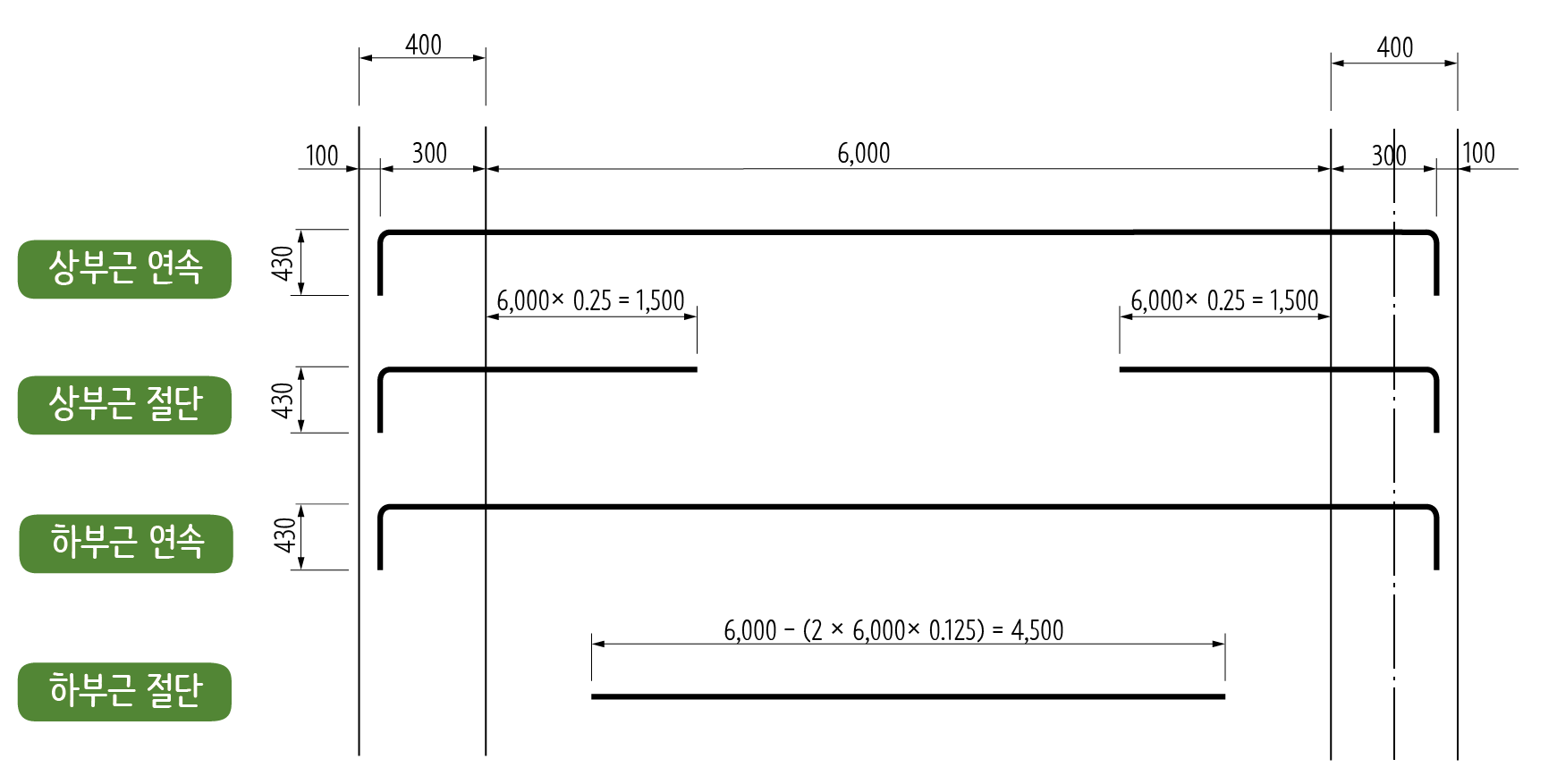

위 사례에서 배치해야 하는 철근의 형상을 모두 나타내면 다음가 같습니다.
