커튼월 공사

1. 특징: 공기단축, 품질향상, 시공용이, 원가절감, 안전향상, 성력화, 공해감소

2. 생산방식

- Open system: 모든 건물을 구성하는 각 부품을 표준화하여 생산하는 방식

- Closed system: 특정 건물에만 상용될 수 있도록 주문, 생산하는 방식

3. 접합

- 습식접합: 수직재(벽+벽), 수정용이

- 건식접합: 수평재(벽+바닥), 수정곤란

* 조립식공법

1. 대형 패널공법: 창호 등이 설치된 건축물의 대형판을 아파트 등의 구조체에 이용하는 방법

2. 박스식 공법: 건축물의 1실 혹은 2실 등의 구조체를 박스형으로 지상에서 제작한 후 이를 인양조립하는 방법

3. 틸트업: 지상의 평면에서 벽판 및 구조체를 제작한 후 이를 일으켜서 건축물을 구축하는 공법

4. 리프트슬래브: 지상에서 여러 층의 슬래브를 제작한 후 이를 순차적으로 들어올려 구조체를 축조하는 공법

- 시일재는 3면 접착시 팽창, 수축으로 인하여 파단면이 나타나 수밀성이 결여된다. 그러므로 시일재의 시공시에는 바탕의 부착방지 목적으로 사용되는 재료, 본드브레이커(백업재)가 있다.



* 커튼월 공사

- 공장 생산된 부재를 현장에서 조립하여 구성하는 외벽

- 공장제작으로 진행되어 건설현장의 공정이 대폭 단축

- 건물 완성 후에 벽체가 지녀야 할 성능을 설계 시에 미리 정략적으로 설정해서 이것을 목표로 제작, 시공이 행해진다.

- 부착작업은 무비계 작업을 원칙으로 한다.

- 다수의 대형 부재를 취급하는 것, 고소작업 및 반복작업 많은 것



* 커튼월 방식 분류

- Mullion: 수직선 강조, 수직지지대 노출 그 사이에 판넬 끼움

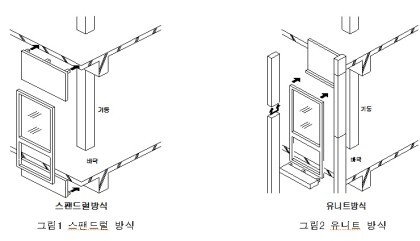

- Spandrel: 수평선 강조, 창과 스팬드럴의 조합 구성

- Gride: 수직, 수평의 격자형 외관 표현 방식

- Sheath: 구조체를 판넬로 은페 Sash가 판넬 안으로 은폐되는 형식



* 커튼월 조립

- 유닛 월: 구성부재를 공장에서 제작하고 현장에서 조립만 하는 공법

- 스틱 월(녹다운): 모든 구성부재를 현장에서 조립하여 부착



* 패스너 기능

1. 힘의 전달

- 커튼월 부재의 자중 지지

- 지진력, 풍압력에 견디고 지지

2. 변형 흡수

- 층간 변위에 대한 추종력 보유

- 온도 변화에 의한 부재 신축의 구속방지

3. 오차 흡수

- 구조체의 오차 흡수

- 커튼월 부재의 제작 오차

- 현장 설치 시 시공오차 흡수



* 커튼월의 요구성능

- 내진, 내풍압, 내구성, 내화성, 방수, 수밀성, 차음성, 운반 및 시공의 용이성, 기밀성, 층간 변위에 대한 추종성



* 풍동시험, Wind tunnel test

- 건물 주변 600m 반경의 지형 및 건물배치를 축소모형으로 만들고 원형 Turn table의 풍동 속에 설치한 후, 과거 10~50년 또는 100년 간의 최대 풍속을 가하여 실시하는 시험

- 건물 준공 후에 나타날지도 모를 문제점을 파악하고 설계하여 반영시킬 목적으로 실시



* 실물대 모형 시험(Mock up test)

1. 풍동시험 설계풍하중을 토대로 설계대로 실물모형을 제작하여 설정된 최악의 외부환경상태에 노출시켜 설정된 외기조건의 실물모형에 어떠한 영향을 주는가를 비교, 분석하는 실험

2. 목적

- 커튼월의 변위측정

- 온도변화에 따른 변위

- 누수시험

- 기밀성, 차음성 등 확인
