1. 조적공사란?
조적이란 돌, 벽돌, 콘크리트 블럭 등을 쌓아서 건조물을 만드는 것을 말합니다. 조적은 쌓아서 올리는 방식입니다. 조적조의 벽체를 강화하기 위해 벽체를 관통하는 대형 석재를 사용하거나 길이가 가늘면서 긴 석재를 길이가 짧고 넓은 석재와 섞어서 사용했습니다. 석재의 주된 조적법에는 정층적, 난층적, 망목적 등이 있습니다. 연와의 고유한 조적법에는 영국적(積), 프랑스 적(積), 네덜란드 적(積)이 있습니다.
로마시대에는 석재, 연와를 사용해서 모든 조적을 시도하였으나 비잔틴에서는 소형의 할석을 쌓은 부분에 수평,수직방향으로 연와를 테두리한 장식적인 조적과, 한층 건너 연와를 벽면보다 뒷쪽에 쌓고 요부(凹部)에 모르타르를 충전하는 특수한 조적도 만들었습니다.
2. 벽돌쌓기의 종류
길이쌓기란 벽돌을 길게 쌓는 것으로 마구리 쌓기는 전혀 없고, 보통 긴결 철물을 사용합니다. 길이 쌓기는 공간벽과 덧붙임벽, 간막이벽, 담쌓기 등에 주룔 사용되는 방식의 조적방식입니다.
마구리쌓기란 벽의 길이방향에 직각으로 벽돌의 길이를 놓아 각 켜 모두 마 구리 면이 보이도록 쌓는 것을 말하며, 주로 원형 벽체쌓기에 사용되는 것이 특징입니다. 하지만 때론 기초쌓기에 국부적으로 사용하기도 합니다.
공간쌓기란 벽돌구조에 있어서 내부공간의 방음, 방한, 방습, 방서의 효과를 거두기 위해서 벽과 벽 사이에 공기층을 두거나, 절연재를 두어 쌓는 방식으로 이중벽 쌓기라고 부르기도 합니다. 조적 방식은 3가지가 있습니다.
① 내부를 1.0B로 쌓고, 외부를 0.5B로 쌓아 외부의 치장을 목적으로 하는 방식
② 내부를 0.5B로 쌓고, 외부를 1.0B로 쌓아 내부벽면의 장식적 효과를 얻는 방식
③ 저층인 경우 내 외부를 각 0.5B로 쌓아 둘 다 하중을 지지하게 하는 방식
3. 영국식, 네덜란드식, 프랑스식, 미국식 쌓기
영국식 쌓기
영국식 쌓기는 마구리쌓기와 길이쌓기를 교대로 하여 쌓는 조적방식을 말합니다. 모서리나 끝을 쌓을 때는 이오토막과 반절을 사용하며, 통줄눈이 생기지 않는 것이 특징입니다.
네덜란드식 쌓기
네덜란드식 쌓기는 한면은 벽돌마구리와 길이가 교대로 되고, 다른 면은 영식으로 쌓는 방식입니다. 모서리에 칠오토막을 가용하며, 모서리가 다소 견고한 것이 특징입니다.
프랑스식 쌓기
프랑스식 쌓기는 한 켜에서 벽돌마무리와 길이가 교대로 나타나도록 쌓는 조적방식을 말합니다. 많은 토막들이 필요하며 통줄눈이 많이 생기는 것이 특징입니다. 장막벽이며 의장효과가 뛰어납니다.
미국식 쌓기

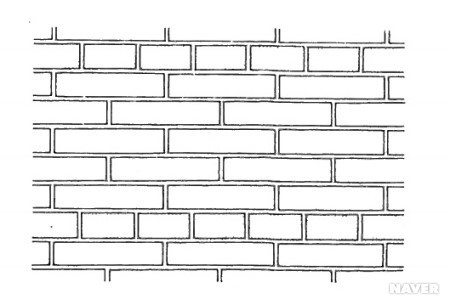

미국식 쌓기는 앞면은 치장벽돌로 길이쌓기를 하고 뒷면은 영식으로 쌓는 방식입니다. 치장 벽돌을 사용하며, 통줄눈이 생기지 않습니다. 다섯줄은 길이쌓기 한 줄은 마구리쌓기로 하는 것이 특징입니다.
