비계 설계 및 해체 안전지침

1. 비계공사

비계공사는 강관파이프와 부자재를 조립해서 본 공사를 위한 가설작업발판, 안전통로, 분진망 등을 설치하는 공사



2. 비계의 설치 안전 지침

(1) 비계 설치 안전지침 1

1. 비계용 강관 및 부속철물은 안전인증을 받은 제품 사용
2. 지반은 비계기둥이 침하하지 않도록 충분히 다짐 후 깔판(받침널)을 평탄하게 설치

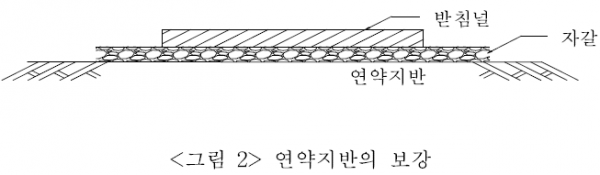

3. 성토구간 또는 연약지반에는 자갈 또는 콘크리트 등으로 보강

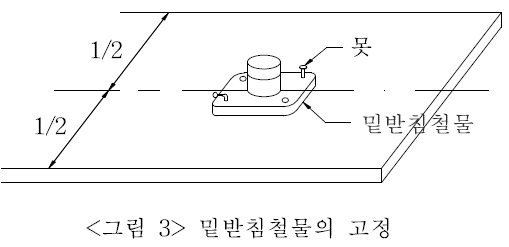

4. 비계기둥 하부에는 밑받침철물과 밑둥잡이를 설치
5. 비계기둥은 띠장방향 1.5m -1.8m이하, 장선방향 1.5m 이하로 설치
6. 수직도를 유지하여 설치, 필요시 임시 가새 설치
7. 비계기둥 연결은 전용철물 사용, 연결 부 동일 축에 집중하중 발생하지 않도록 길이가 다른 강관비계 사용
8. 비계 기둥 간 적재 하중 400kgf 이하
9. 비계 기둥은 최고 높이로 부터 31m되는 지점 밑부분의 비계 기둥은 2본 강관으로 묶어 조립하여 설치(단, 브라켓으로 보강 시 제외)
10. 첫번째 띠장은 2m 이하, 이후 띠장 간격 1.5m 이하로 설치

(2) 비계 설치 안전지침 2

1. 띠장 이음은 일직선이 되도록 설치, 동일 스팬 내에 이음위치가 집중되지 않도록 설치
2. 장선 간격은 1.5m 이하로 설치하고 비계기둥 및 띠장에 결속
3. 가새는 비계의 외측면에 45도 정도로 교차하여 설치하며, 교차하는 모든 비계기둥에 체결
4. 벽 연결은 수직 · 수평방향으로 5m 이하로 설치
5. 발판은 견고한 것으로 폭 40cm 이상, 틈새 3cm 이하, 2지점 고정
6. 출입구는 사재에 의한 보강 및 기둥강관 덧붙여 보강하여 설치
7. 우각부는 비계의 2개층 마다 비계용 강관으로 설치
8. 통로는 현장상황에 맞게 경사로, 가설계단, 수직사다리로 설치
9. 모든 통로 및 작업발판 단부에는 안전난간을 설치



(3) 비계 설치 안전지침 3

1. 발판 설치에 관계 없이 장선 고정, 발판 설치시 반드시 난간대 설치
2. 각 Stage별 발판은 밀실하게 고정 (발판 400이상 제품사용 및 빈틈 3cm이하유지)
3. Stage에서 수평비계 난간대의 높이는 발판에서 1.2m 위치
4. 중간 난간대 및 외부 수직 보호망 설치 (안전망 설치 전 작업금지)
5. 전 작업자는 반드시 안전대 걸이대에 고정 후 작업
6. 비계 및 형틀 폼 이동 / 설·해체시 신호수 배치 (상.하 동시 작업금지)
7. 불안전한 행동 일체금지(승.하강시 지정된 통로이용과 추락방지대 사용 할것)
8. 수직 사다리 통로 설치는 엇배치하여 비계 내측으로 설치, 수직사다리 이동통로 개구부 덮개  설치 및 사용후 덮어놓도록 교육

(4) 비계 설치 안전지침 4

1. 작업팀을 구성하고 임무, 배치기준을 작성
2. 작업자의 경험의 정도, 건강상태 등을 파악하고, 숙련자와 미숙련자를 적절히 편성, 배치
3. 고령자와 연소자 혹은 고·저혈압, 난시, 난청등 건강에 이상이 있는 자는 고소작업 및 위험작업에 투입하지 않고 지상작업 및 가벼운 작업에 투입
4. 기기, 공구 등은 정상가동 할 수 있도록 항상 점검하고, 불량공구는 사용금지 또는 정비
5. 복장, 안전모, 안전대 등의 착용방법을 교육하고 작업중에도 부적당한 착용은 즉시 지시하여 수정
6. 조립도 등에 의해 작업자에게 작업의 개요를 설명하고, 작업순서와 안전상의 주의사항을 지시



(5) 브라켓 설치 안전지침

1. 조립시 무리하게 힘을 가하는 작업금지
2. 브라켓을 조일 때 몸의 중심을 안쪽에 두고 작업
3. 2인 이상 1조로 작업할 수 있도록 작업전 인원안배
4. 운반시 운반물에 따른 적절한 운반기구 선정
5. 브라켓은 별도의 결속을 한 후에 와이어로 묶어 운반
6. 무리하게 운반후 던져서 적재하지 않도록 작업전 주지시키고 수시로 통제
7. 작업중 브라켓이 떨어지지 않도록 작업전 작업방법 주지
8. 작업주변을 통행하지 못하도록 방호조치를 하고 통제자를 주변에 배치
9. 측벽용 브라켓 성능기준에 적합한지 여부를 확인하고 설치해야 한다.

 3. 비계 설치 순서



1) 깔판을 작업위치에 배치한다.

2) 밑받침 철물을 붙인다.

3) 비계기둥을 세운다.

4) 띠장을 붙인다.

5) 수평을 확인한다.

6) 밑둥잡이를 설치한다.

7) 장선을 붙인다.

8) 비계발판을 깐다.

9) 비계기둥을 붙인다.(반복)

10) 띠장을 붙인다.(반복)

11) 장선을 붙인다. (반복)

12) 가새를 설치하고 벽면과 연결을 한다.

13) 안전난간을 설치한다.



4. 비계 해체 작업 안전지침

• 위험성평가 실시 여부, 위험작업허가서 승인 및 비치 여부, 작업계획서 승인 여부
• 특별교육 실시 여부 : 작업 순서, 근로자 상태 확인 여부 : 건강 상태, 보호구 착용 상태 (공기구 연결고리 포함)
• 작업장 상,하부통제선 설정 여부,  작업 지휘자 선임 여부
• 안전대 걸이대 설치/안전대 사용 여부, 작업공도구 연결로프 사용
