안전관리-거푸집 조립



1. 거푸집 조립

• 거푸집 조립 순서 : 기둥 → 보받이내력벽 → 큰보 → 작은보 → 바닥 → 내벽 → 외벽



1) 안전지침

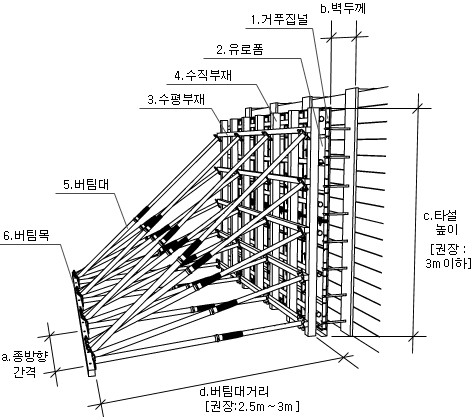

(1) 기초 및 벽체 거푸집

• 기초밑창 콘크리트 윗면의 먹메김을 따라 기초판 옆에 패널을 사용하고 외부에는 이동이 없이 버팀대 등으로 고정
• 기초판 윗면의 경사가 35°이상인 경우 옆판과 위 경사면에 거푸집을 대어 콘크리트를 채울 때 부상하는 것을 방지하고 철선으로 고정
• 기둥에 벽이 붙을 때 기둥과 벽을 일체로하여 거푸집을 조립하고 벽 거푸집의 외벽의 안쪽면 먼저 거푸집을 대고 철근배근 후 바깥면 거푸집을 조립
• 벽에 요철이 없고 넓은 벽일 때는 패널을 크게 짜 거푸집을 조립하고, 벽 거푸집 밑에도 청소구멍을 내어줌
• 창 등의 개구부는 벽의 한쪽 거푸집을 짠 후 소요치수로 가설문틀 또는 두꺼운 널 등으로 둘레를 막고 가새를 대어 변형 방지
• 작업자 키 보다 높은 장소의 작업시 작업대 사용하여 전도 위험 방지
• 2m 이상 추락위험이 있는 단부 설치 시 비계 사용 및 안전대 사용
• 작업장 주변 개구부가 있을 경우 추락의 위험이 있으므로 소형 개구부에는 덮개, 대형 개구부에는 안전난간과 안전망 설치 확인 후 작업 진행
• 거푸집 설치, 해체과정에 외부 강관비계와 벽체사이로 낙하물이 발생하거나 추락위험이 있어 기준에 따라 안전난간과 안전망 설치
• 바닥에서 조립한 대형벽체 거푸집을 크레인으로 운반 시 줄걸이용 섬유로프의 손상여부 점검
• 계단실 벽체 거푸집 설치 시 작업대를 견고하게 설치하여 추락사고 예방







 계단 거푸집 작업의 나쁜 예

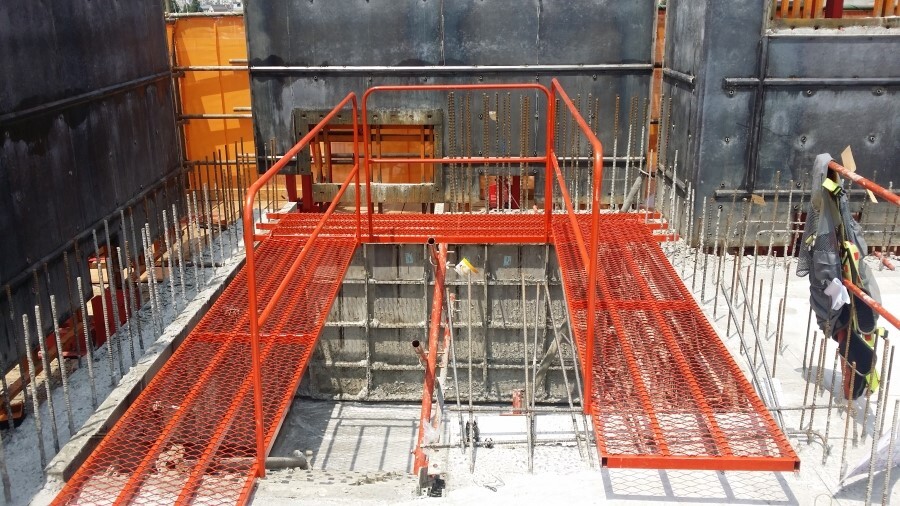

 계단거푸집 작업 시 작업발판 설치

(2) 기둥 및 보 거푸집

• 기둥 거푸집은 상부의 보 물림자리와 하부의 청소구멍을 두도록 유의
• 최하부의 세퍼레이터는 25m 정도 되는 곳에 설치
• 콘크리트 치기 직전 조립검사 실시 후 체인, 써포트 등으로 교정
• 작업자 키보다 높은 장소 조립 시 이동식 틀비계, 안전비계 사용
•  보 거푸집의 옆판이 밑판보다 먼저 떼어낼 수 있도록 작업
• 보의 폭이 넓을 때 멍에는 원칙적으로 두줄 작은 보의 경우 한줄로 작업
• 보 거푸집을 제작하여 크레인으로 상가 시 작업발판 및 안전대 착용하여 추락예방
• 하부의 동바리 모두 설치 고정 후 인양로프를 제거하여 거푸집 낙하 예방
• 보 거푸집 조립시 안전대 걸이시설 설치





• 거푸집동바리안전작업매뉴얼



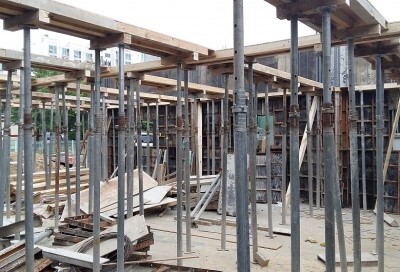

(3) 슬라브 거푸집 및 동바리 설치

• 거푸집 동바리 및 거푸집의 재료로 변형, 부식 또는 손상된 것 사용 금지

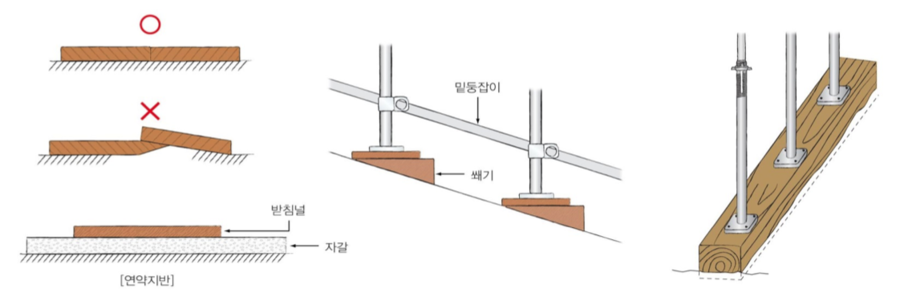

• 거푸집 동바리 설치 시 조립도에 의해 설치, 깔목 사용 등 지주의 침하방지조치 실시
• 슬라브 끝 부분에 안전난간 설치하거나 설치 어려울 시 상부에 안전벨트 걸이시설 설치 후 안전고리 걸고 작업
• 지주의 상하고정 및 미끄럼 방지조치를 하고 쐐기고정상태 확인
• 강재와 강재와의 접속부 및 교차부는 볼트, 클램프 등의 철물로 연결
• 지주는 위치와 간격이 일정하고 열을 지어 일직선상 수직으로 설치하고 지주에 하중이 균등하게 되도록 설치
• 동바리로 사용하는 강관에 대해 높이 2m 이내 마다 수평연결재를 2방향으로 만들고 수평연결재의 변위 방지
• 파이프서포트를 3본이상 이어서 사용하지 말고, 높이가 3.5m 이상의 경우 높이 2m 이내마다 수평연결재를 2개 방향으로 설치하고 이음부분은 견고하게 이어 좌굴 방지
• 콘크리트 타설 시 거푸집이 변형되지 않도록 설치하고 흔들림막이, 턴버클, 가새 등 필요한 곳에 적절히 설치되었는지 확인
• 슬라브 거푸집 조립시에는 많은 인원이 한곳에 집중되지 않도록 넓은 지역으로 분산
• 꽂이핀은 재질과 규격에 맞는 전용의 핀 사용
• 거푸집 검사는 직접 조립한 책임자와 현장관리자가 함께 검사실시
• 거푸집은 기술적인 판단없이 조기에 해체하는 것 금지



(4) 거푸집 설치 검사 안전작업

• 콘크리트 타설 전 형틀 책임자로 하여금 동바리의 수직 및 배치간격과 고정상태 확인 후 시공확인을 받음
• 거푸집 조립 틈새를 확인 후 틈새 발생 시 3mm 합판 사용하여 보수
• 개구부 상부에 처짐방지용 동바리 설치
• 띠장의 손상 및 결함여부 검사, 못·철선 등 돌출물 제거 확인
• 판넬의 결방향을 고려한 직각방향 장선 및 띠장의 배치
• 조립·해체를 위한 작업방법 수림, 동바리 구조와 연계된 거푸집 조립
• 콘크리트 타설 중 관련 공종 담당자 점검 및 관리



2) 관계법령

• 안전보건규칙 제20조(출입의 금지 등)
• 안전보건규칙 제35조(관리감독자의 유해ㆍ위험 방지업무 등)
• 안전보건규칙 제38조(사전조사 및 작업계획서의 작성 등)
• 안전보건규칙 제42조(추락의 방지)
• 안전보건규칙 제43조(개구부 등의 방호조치)
• 안전보건규칙 제146조(크레인 작업 시의 조치)
• 안전보건규칙 제166조(이음매가 있는 와이어로프 등의 사용 금지)
• 안전보건규칙 제168조(변형되어 있는 훅, 샤클 등의 사용 금지)
• 안전보건규칙 제177조(차량계 하역운반기계_싣거나 내리는 작업)
• 안전보건규칙 제200조(차량계 건설기계_접촉 방지)
• KOSHA GUIDE(M-85-2011) 크레인 달기구 및 줄걸이 작업에 관한 기술지침
• KOSHA GUIDE(C-43-2012) 콘크리트 공사의 안전보건작업 지침



3) 위험요인과 안전대책

• 기둥 및 벽체 거푸집 조립

유해위험요인	안전대책
장비 운전자 운전미흡으로 인한 충돌 협착	장비운전자 사전 자격확인 및 교육
B/T비계에서 거푸집 조립 작업시 안전대 미 착용으로 추락	작업대에서 작업시 안전대 고리를 체결하고 작업
작업발판 미 설치로 인한 추락 위험	틀비계 등 작업발판 설치하여 작업
거푸집 자재 반입 하역 작업 시 장비와 충돌	거푸집 조립순서에 맞게 자재를 하역하고 장비 사용시 작업반경내 출입금지조치, 신호수 배치
B/T비계에서 거푸집 조립 작업 중 추락	작업발판 설치시 안전난간 설치, 작업자 안전대를 걸고 작업, 승하강 통로 설치 이용
자재 인양구, 개구부로 추락	안전난간대, 방망 또는  개구부 덮개 설치
비계와 벽체 틈새로 추락	25cm이상인 틈새하부에 10m마다 추락방지망 설치
바닥에서 조립한 기둥 및 벽체 거푸집 인양 설치 작업중 낙하	거푸집 인양전 줄걸이 상태 확인 점검 철저
기둥 및 벽체 거푸집의 전도	거푸집 설치 즉시 전도방지 장치 설치
미 고정된 벽체거푸집 버팀대를 잡고 승강 중 추락	승강통로 설치 거푸집 고정 철저
기계기구 미 접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
중량물 취급 작업중 안전수칙 및 기준 미준수 사고	중량물 취급에 따른 안전작업계획서 작성 및 준수
벽체 및 기둥 거푸집 설치 시 강풍에 의한 거푸집 전도	강풍 10m/sec이상 예상시 거푸집 작업 중지



• 보 거푸집 조립

유해위험요인	안전대책
장비 운전자 운전미흡으로 인한 충돌 협착	장비운전자 사전 자격확인 및 교육
보 거푸집 조립 작업시 안전대 미 착용으로 추락	보 거푸집 조립 작업시 안전대 고리를 체결하고 작업
보 거푸집 인양하여 하부 고정 등 거푸집 고정 작업전 인양로프 해체로 인한 거푸집 탈락	보 거푸집 고정작업 완료 확인후 인양로프 해체
보 거푸집 크레인으로 인양시 충돌	보 인양작업 시 유도로프를 설치하여 보 거푸집과 충돌 등의 사고 예방
상부에서 고정 등 작업중 작업자 단부로 추락	상부 작업 시 안전대 걸이 시설을 설치하여 안전대 고리를 걸고 작업, 안전난간 설치
지게차 작업중 지게차와 충돌	지게차에 근접 작업 시 운전자와 작업자 사이에 신호수를 배치하여 신호철저
지게차로 보 거푸집 인양하여 설치 작업 중 낙하	지게차를 사용하여 보 거푸집 설치작업 시 균형을 유지하여 작업
보 거푸집 인양시 인양로프 파단에 의한 낙하	보 거푸집 인양시 인양줄걸이 점검 철저
절연이 불량한 공도구 사용으로 인한 감전	사용전 전동기계기구 사전점검 필증부착후 사용, 기계의 외함 접지 설치 상태 확인 및 충전부위 절연조치
가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고  손상된 전선은 절연처리 하여 작업
중량물 취급 작업중 안전수칙 및 기준 미준수 사고	중량물 취급에 따른 안전작업계획서 작성 및 준수
보 거푸집 설치 시 강풍에 의한 거푸집 전도	강풍 10m/sec이상 예상시 거푸집 작업 중지



• 슬라브 거푸집 조립

유해위험요인	안전대책
운전자 운전 미숙으로 인한 사고	운전자 자격확인 철저 및 교육 실시
슬라브 단부에서 작업시 안전대 미 착용으로 인한 추락	단부에서 작업시 안전대고리 체결 철저
작업발판 및 방망 미 설치로 인한 추락 위험	작업발판은 개구부가 발생하지 않도록 밀실하게 설치하고 틈새는 방망을 설치하여 추락 및 낙하 방지 조치
거푸집 자재 반입 하역 작업 시 장비와 충돌	거푸집 조립순서에 맞게 자재를 하역하고 장비사용시 작업반경내 출입금지조치, 신호수 배치
작업장내 정리정돈 불량으로 발이 걸려 넘어짐	작업중 수시로 정리정돈 실시
슬라브 단부 거푸집 작업 시 근로자 추락 위험	단부에 안전난간대를 설치하고 안전난간대 설치가 어려운 경우 생명줄 설치 후 안전대 걸고 작업
거푸집 양중용 줄걸이 훼손으로 인한 거푸집 낙하 위험	양중용 슬링벨트, 와이어로프, 샤클 등 줄걸이  도구 사전 안전점검 실시 및 폐기기준 준수
거푸집 설치를 위해 이동 중 발을 헛디뎌 작업장 바닥으로 추락위험	동바리 사이마다 작업용 발판을 설치하고 작업함
인력으로 운반하던 중 추락, 요통, 전도 사고	가능한 운반 이동용 윈치를 사용하여 작업
거푸집 절단, 가공 작업중 회전하는 날에 접촉	고속회전체 사용시 덮개설치 및 면장갑 착용 금지
상부 이동통로 설치 상태 불량으로 이동중 추락	작업 승하강용 통로 설치 및 점검철저
기계기구 미 접지 및 전선불량으로 감전	사용전 기계의 외함접지 설치 상태 확인 및 충전부위 절연조치 실시
가설전선 피복 노출에 의한 감전	가설전선은 가공으로 배선하여 피복이 손상되지 않도록 하고 손상된 전선은 절연처리 하고 작업
중량물 취급 작업중 안전수칙 및 기준 미준수 사고	중량물 취급에 따른 안전작업계획서 작성 및 준수
작업장 조명불량에 의한 전도, 추락	작업장내 조명설치 계획을 수립하고 적합한 조명 설치
