아파트 평면구조 bay? 3베이 4베이 5베이

공동주택 평면을 이야기할 때 판상형과 타워형에 대한 이야기 하기도 하지만 bay 역시 평면 구조에서 중요한 요소로 볼 수 있습니다. 3베이 4베이 5베이 아파트 평면 구조의 특징과 장점 단점에 대해서 살펴보도록 하겠습니다.

아파트에서 bay란?

대한건축학회 용어사전에서는 bay란, 기둥과 기둥사이의 한 구획의 벽(교각의 사이)을 뜻하는 말로 대개 연속적으로 서 있는 건축상의 지주가 한구분씩 구획을 이룸으로 정의하고 있습니다. 아파트 평면에서 말하는 베이란 쉽게 말해서는 전면을 기준으로 배치된 거실과 방을 포함한 개수를 생각하시면 됩니다.



3베이 평면구조

아파트 평면에서 가장 기본이 되는 3베이 구조는 큰방과 거실 그리고 작은방이 채광 방향으로 구성되어 있어 3bay로 불려집니다. 나머지 방하나는 채광 방향과는 반대로 놓여있고 주방과 다용도실 역시 반대방향으로 배치되어 있는 구성입니다.



• 최근에는 3bay 설계를 지양함
• 작은방이 완전히 분리되어 프라이버시 공간으로 용이함
• 대신 작은방 채광이 분리함



4베이 평면구조

최근에 지어지는 판상형 평면의 기본이 되는 4베이 구조입니다. 전면에 큰방, 거실, 작은방 2개가 연속적으로 배치되어 4 bay 구조가 됩니다. 동의 배치에 따라 달라지긴 하겠지만 가장 선호하는 평면 형태이며 머무는 공간이 모두 채광방향으로 있어는 것이 특징입니다.



• 판상형 스탠다드 평면구조
• 머무르는 공간 모두 채광에 용이함
• 작은방 두개를 하나로 만들수 있음
• 작은방 폭이 3bay에 비해 좁음
• 주방 옆 공간은 펜트리나 침실등 자유롭게 구성가능

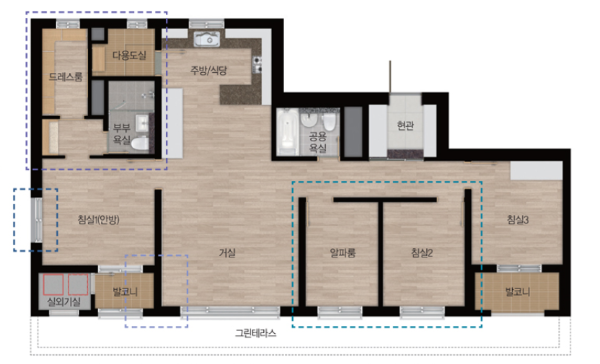

5베이 평면구조

출처 일광자이푸르지오

5베이 구조는 통통한 아파트 평면을 누르고, 장뱡향으로 펼침으로써 4 bay 구조 뒤에 있던 알파룸 공간을 채광 방향 전면으로 옮겼다고 보시면 됩니다. 장방향 동형태로 인해 인동거리 유지가 어려워 대지의 넓이가 작으면 반영하기 힘든 평태라고 보시면 됩니다.



• 장방향 평면으로 동배치가 어려움
• 장뱡향으로 발코니 서비스면적이 추가 확보됨
• 채광에 용이함
• 팬트리 공간을 방이나 거실공간으로 변경 용이함



---

정리

이번 포스팅에서는 베이의 뜻과 3베이 4베이 5베이의 대표적인 평면 구조를 확인하고 이에 대한 특징을 확인해 보았습니다. 대지의 형태와 동 배치 그리고 분양의 목적에 따라 평면 구성은 달라 질수있습니다. 땅이 좁은 상업지역이나 준주거 지역의 경우 3bay 평면이 나올 수 있고 주거지역이나 새로운 택지 지역에는 4bay나 5bay 평면이 주를 이루고 있습니다.
